معلومات أساسية
|
مادة |
الكربون الصلب، الفولاذ المقاوم للصدأ، النحاس، الألومنيوم |
نقاط البيع الرئيسية |
صديق للبيئة-، وتكلفة صيانة منخفضة، وعمر خدمة طويل |
|
الجهد االكهربى |
220 V, 380 V |
نوع المبادل الحراري |
مبادل حراري أنبوبي |
|
درجة حرارة التشغيل القصوى |
500 درجة (932 درجة فهرنهايت) |
سعة التدفق |
حسب الطلب |
|
توافق السوائل |
النفط والماء والبخار والمبردات والغاز |
نطاق درجة حرارة العمل |
100 ~ 500 درجة (212 ~ 932 درجة فهرنهايت) |
|
المكونات الأساسية |
أنبوب الزعانف |
ضمان |
1 سنة |
|
تقرير اختبار الآلات |
متاح |
فحص الفيديو الصادر-. |
متاح |
|
مكان المنشأ |
قوانغدونغ، الصين |
الوزن (كجم) |
200 |
|
اسم العلامة التجارية |
هيليتا |
معدل تدفق السائل |
1.39~10 L/s |
|
الحد الأقصى لتقييم الضغط |
عامل |
البعد (الطول * العرض * الارتفاع) |
صنع حسب الطلب |
|
طلب |
تسخين الهواء، تسخين البخار، التدفئة والتجفيف |
نوع المبادل الحراري |
مبادل سخان الأنبوب ذو الزعانف |
|
اسم المنتج |
استعادة الحرارة المهدرة |
مادة الأنبوب والزعانف |
النحاس، CuNi، الفولاذ المقاوم للصدأ، الألومنيوم، الكربون الصلب، التيتانيوم |
|
مادة الإطار |
الفولاذ المقاوم للصدأ، لوحة GI، لوحة الألومنيوم |
ميزة |
كفاءة عالية في استهلاك الطاقة-وتكلفة تشغيل منخفضة |
|
نوع الزعنفة |
أنبوب مسطح، مموج، ذو فتحات تهوية، أملس |
سطح الزعانف |
إيبوكسي (ذهبي)، أزرق (محب للماء)، طلاء مسحوق، عاري |
|
التعبئة |
حالة خشبية |
السائل في الأنبوب |
الماء، الأمونيا، جلايكول، المبردات |
|
وحدات البيع |
عنصر واحد |
حجم العبوة الواحدة |
77×112×138 سم |
|
الوزن الإجمالي واحد |
238.000 كجم |
وصف المنتجات

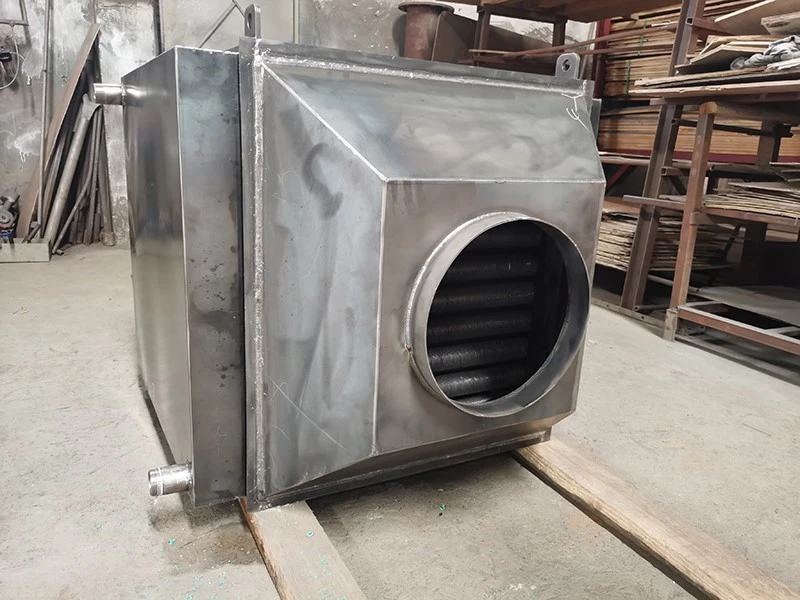

وحدة مبادل حراري ذو أنبوب زعانف من الفولاذ المقاوم للصدأ عالي الكفاءة
يتميز موفر الغلايات الخاص بنا بأنابيب ذات زعانف ملحومة بالليزر -عالية الكثافة-، ومتوفرة من الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ (304/316L)، أو الفولاذ ND لمقاومة التآكل. يزيد الهيكل المدمج من مساحة نقل الحرارة بمقدار 2-3 مرات مقارنة بالأنابيب العارية. وهو قابل للتخصيص بالكامل ليناسب غلايات الغاز الموجودة، مما يضمن التكامل السلس والمتانة على المدى الطويل.
المزايا الأساسية
توفير الوقود:يقلل من استهلاك وقود الغلايات بنسبة تصل إلى 10-15%.
متانة عالية:يقاوم ND Steel التآكل الناتج عن نقطة الندى الحمضية بشكل فعال.
الاسترداد السريع:يتم تحقيق عائد الاستثمار النموذجي خلال 6 إلى 12 شهرًا من التشغيل.
تصميم مخصص:الأبعاد المخصصة تناسب مساحات التثبيت المحدودة بشكل مثالي.
اللحام بالليزر:يضمن معدل الانصهار بنسبة 100% عدم فصل الزعانف أبدًا تحت الاهتزاز.
انخفاض الضغط المنخفض:مسار التدفق الأمثل يقلل من استهلاك طاقة المروحة.
سهولة الصيانة:تسمح الألواح القابلة للإزالة بالفحص والتنظيف السريع.
درجة حرارة عالية قادرة:يتحمل درجات حرارة العادم حتى 800 درجة بشكل موثوق.
معايير الجمعية الأمريكية للمهندسين الميكانيكيين:تم تصنيعها وفقًا لقوانين الضغط الدولية الصارمة.
دليل على التسرب:تخضع كل وحدة لاختبار الضغط الهيدروستاتيكي 1.5x.
المواصفات الفنية
● مادة الأنبوب والزعانف: النحاس، CuNi، الفولاذ المقاوم للصدأ، الألومنيوم، الفولاذ الساخن، والتيتانيوم
● تقنية الزعانف:-اللحام عالي التردد / اللحام بالليزر
● الكفاءة الحرارية: أكثر من 95%:
● منطقة نقل الحرارة: 5–500 متر مربع (قابلة للتخصيص)
● الحد الأقصى للضغط: 0.5–4.0 ميجا باسكال (72–580 رطل لكل بوصة مربعة)
● سعة تدفق الهواء: 500-50,000 م³/ساعة
● أقصى درجة حرارة التشغيل: تصل إلى 800 درجة (قابلة للتخصيص)
● انخفاض الضغط (الهواء) 50–300 باسكال (0.2–1.2 بوصةH₂O)
● معيار التصميم: ASME / GB / ISO 9001
● سماكة الزعنفة: 0.8 ملم - 2.5 ملم
التطبيقات
● استرجاع عوادم محطات توليد الطاقة بالغاز والديزل
● مصنع طباعة وصباغة المنسوجات لاستعادة الحرارة
● التعديل التحديثي لمقتصد الغلايات الصناعية
● تسخين العمليات الكيميائية والبتروكيميائية
● النفايات-إلى-منشآت حرق الطاقة
● مصانع تجهيز الأغذية والمشروبات
الميزات الرئيسية
- الزعانف الملحومة بالليزر: متفوقة على الترابط الميكانيكي، مما يضمن عدم وجود مقاومة للفجوة الحرارية.
- تقنية مقاومة-التآكل: يعمل الطلاء الفولاذي ND الخاص على إطالة العمر الافتراضي بمقدار 3-5 سنوات مقارنةً بالمنافسين.
- الهندسة الدقيقة: يضمن برنامج الحساب الحراري HTRI دقة الأداء بنسبة 99%.
- البناء القوي: تمنع جدران الأنابيب السميكة التآكل الناتج عن جزيئات غاز المداخن الكاشطة.
- إمكانية التتبع الكامل لضمان الجودة: شهادات المواد وتقارير اختبار الضغط المقدمة مع كل شحنة.
لماذا تختارنا؟
تغطية الصناعة وعروض المنتجات
نحن نوفر مجموعة شاملة من المبادلات الحرارية التي تخدم القطاعات الصناعية، والأغذية والمشروبات، والتدفئة والتهوية وتكييف الهواء (HVAC)، والبحرية، ومناولة الهواء والتبريد، والبتروكيماويات، وتوليد الطاقة، والتبريد.
1) نحن نقدم الدعم الكامل من تصميم المنتج إلى التصنيع، والعمل مع المواصفات الخاصة بك أو التعاون في التصاميم المخصصة.
2) تم تصدير منتجاتنا إلى العديد من البلدان في جميع أنحاء العالم، بما في ذلك إسرائيل والولايات المتحدة الأمريكية وألمانيا وكندا.
3) ضمان الاستجابة السريعة لاستفساراتك، وعادة ما يتم الرد عليها خلال 24 ساعة. بالنسبة للأمور العاجلة، فلا تتردد في الاتصال بنا مباشرة. 4)نحن ملتزمون بتقديم خدمة فعالة وجودة موثوقة والحفاظ على سمعة ممتازة. 5)تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، لدينا برنامج تصميم المبادل الحراري الذي يستخدمه Guentner و Cabero، ونقدم وحدة تدفئة وتبريد مصممة خصيصًا-.
التصميم الهندسي
نحن نستخدم حصريًا برامج التصميم HTRI وEDR من مزود برامج أوروبي مشهور.
مع 18 عامًا من الشراكة الإستراتيجية، نجحنا في تصميم وتصنيع وتصدير المبادلات الحرارية إلى أكثر من 50 دولة حول العالم.
تؤكد تعليقات العملاء باستمرار أن أداء التبريد الفعلي يتوافق بدقة مع قيم التصميم النظرية.
يمكننا تقديم الرسم التفصيلي بعد طلبك. يمكننا أيضًا تقديم خدمات مخصصة.
|
ميزات اقتصادي الغلايات لدينا |
|
|
مواصفات الأداء |
● منطقة نقل الحرارة: 5–500 متر مربع (قابلة للتخصيص) ● الحد الأقصى لضغط البخار: 0.5–4.0 ميجا باسكال (72–580 رطل لكل بوصة مربعة) ● درجة حرارة البخار: 100-500 درجة (212-932 درجة فهرنهايت) ● سعة تدفق الهواء: 500-50,000 م³/ساعة ● الكفاءة الحرارية: أكثر من 95% ● انخفاض الضغط (الهواء): 50-300 باسكال |
|
لوحات الحرارة / الأنابيب |
● المواد: النحاس، CuNi، الفولاذ المقاوم للصدأ، الألومنيوم، الفولاذ الكربوني، التيتانيوم (قابل للتخصيص) ● مناسب لـ: البخار المسبب للتآكل/عالي الحرارة-. |
|
زعانف الجانب الجوي |
● المادة: الألومنيوم، فولاذ كورتين (قابل للتخصيص) ● الأفضل لـ: تدفقات الهواء المتربة/الحمضية |
|
الحشيات / الأختام |
● المواد: EPDM، PTFE، الجرافيت ● الأفضل بالنسبة إلى: منع تسرب البخار |
|
الإطار/الغلاف |
● المادة: فولاذ كربوني (مطلي)، SS304 ● الأفضل بالنسبة إلى: المتانة الهيكلية |
|
اختبار |
يتم توفير المبادلات الحرارية نظيفة واختبارها عند ضغط 30 بار |
|
خيارات التخصيص |
● تصميم مقاوم للانفجار-(معتمد من ATEX/IECEx) ● آليات التنظيف الذاتي-(لاستخدامات الهواء المغبر) ● تكامل MVR (إعادة ضغط البخار الميكانيكي). |
صور حالة العملاء
التطبيق: استعادة حرارة عادم الديزل البحري
المادة: الأنبوب- الفولاذ المقاوم للصدأ 304؛ زعانف - ألومنيوم (مع طلاء محب للماء) طاقة الإمداد: 230 فولت / 1P / 50 هرتز
التطبيق: موقد الانفجار الساخن لاستعادة حرارة غاز المداخن
المواد: الأنبوب والزعانف- فولاذ كورتين (فولاذ ND) طاقة الإمداد: 415 فولت / 3P / 50 هرتز
التطبيق: تبريد الغاز بالعملية الكيميائية وتوليد البخار
المادة: أنبوب - فولاذ مقاوم للصدأ 316L؛ زعنفة - 316 L طاقة الإمداد: 400 فولت / 3P / 50 هرتز
التطبيق: خروج حرارة الغاز من فرن الأسمنت
المادة: أنبوب - فولاذ كربوني؛ زعنفة - من الصلب الكربوني (الألمنيوم) طاقة الإمداد: 380 فولت / 3P / 50 هرتز
التطبيق: استعادة بخار عادم فرن التلبيد
المادة: الأنبوب - سبائك الصلب (15CrMo)؛ زعنفة - الفولاذ المقاوم للصدأ 321 طاقة الإمداد: 380 فولت / 3P / 60 هرتز
التطبيق: سلسلة مكثفات مجفف الورق لاستعادة الحرارة
المواد: مبادل حراري للقشرة والأنبوب - فولاذ مقاوم للصدأ 304 طاقة إمداد: 380 فولت / 3P / 50 هرتز
التطبيق: غلاية غاز المداخن تكثيف استرداد الحرارة
المادة: أنبوب - فولاذ مقاوم للصدأ 316L؛ زعانف - ألومنيوم (مع طلاء إيبوكسي) طاقة الإمداد: 400 فولت / 3P / 50 هرتز
ملاحظات العملاء
التعبئة والتسليم
التعبئة القياسية هي صناديق خشبية.
بالنسبة للصادرات إلى الدول الأوروبية، تخضع الصناديق الخشبية لمعالجة التبخير.
إذا كانت مساحة الحاوية محدودة، فيمكننا التحول إلى التغليف بغشاء PE أو تلبية طلبات التغليف الخاصة من العملاء.
مصنع التصنيع لدينا
لماذا تختار منتجاتنا
شركة شنتشن هيليتا للمبادلات الحرارية المحدودة
يقع مقرنا الرئيسي في شنتشن، ولها مكاتب فرعية في قوانغتشو، تانغشان، ووهان.
نحن نوفر مجموعة شاملة من المبادلات الحرارية التي تخدم القطاعات الصناعية، والأغذية والمشروبات، والتدفئة والتهوية وتكييف الهواء (HVAC)، والبحرية، ومناولة الهواء والتبريد، والبتروكيماويات، وتوليد الطاقة، والتبريد.
تتوفر وحدات استرداد الحرارة (موفرات الغلايات) في كل من نماذج الاستبدال المباشر-(المتوافقة بنسبة 100% مع مواصفات OEM) والتكوينات المخصصة بالكامل والمصممة لتلبية متطلبات التطبيقات المحددة.
التعليمات
1.أمان الطلب والمعاملات عبر الإنترنت
س: هل يمكننا الطلب عبر ضمان التجارة علي بابا للسلامة ؟
ج: نعم، نحن نشجع ذلك بشدة! يضمن ضمان التجارة دفعتك بنسبة 100%. بالإضافة إلى تاريخ التصنيع الذي يمتد لعشر سنوات، يمكنك تقديم طلبك الأول بثقة تامة.
2. مراقبة الجودة
س: كيف يمكنك ضمان الجودة قبل الشحن؟
ج: إن سمعتنا مبنية على 4 ركائز أساسية للجودة
✅ الخبرة : تصنيع متخصص منذ عام 2015 (10+ سنة) .
✅ الشهادات: ISO 9001:2015، CE، ROHS
✅ الضمان: اختبار الضغط بنسبة 100% على كل وحدة قبل الشحن
✅ الثقة العالمية: خدمة العملاء بنجاح في أكثر من 50+ دولة.
3. التصميم والحساب
س: لا يوجد رسم؟ هل يمكنك التصميم لي؟
ج: نعم! نحن نستخدم برنامج HTRI للتحجيم الدقيق. ما عليك سوى مشاركة بيانات التشغيل الخاصة بك (درجة الحرارة/التدفق)، وسنقدم لك تصميمًا احترافيًا للحصول على موافقتك.
4. الحد الأدنى لكمية الطلب (موك)
س: ما هو موك؟ هل يمكنني تقديم طلب صغير من فضلك؟
ج: الطلب الصغير مرحب به أيضًا في شركتنا.
5. خدمة الضمان
س: ما هي مدة تغطية الضمان؟
ج: نحن نقدم خيارات ضمان مرنة لتتناسب مع احتياجاتك:
✅ قياسي: 12 شهرًا لجميع الطلبات.
✅ ممتد: ما يصل إلى 24 شهرًا للطلبات المخصصة المؤهلة (قم بالتأكيد مع فريقنا).
6. التخصيص
س: هل تدعم OEM/ODM والعلامات التجارية المخصصة ؟
ج: نعم، التخصيص الكامل متاح. نحن ندعم المواد المخصصة (النحاس، SS304/316، Cu-Ni) ونقدم علامات الليزر ولوحات الأسماء لإبراز شعارك بشكل مثالي.
7. الالتزام بالخدمة
س: كيف تبقيني على اطلاع على طلبي؟
ج: نحن نضمن شفافية العملية بنسبة 100%
✅ التأكيد المزدوج: تم التحقق من جميع المواصفات قبل بدء الإنتاج..
✅ التحديثات المرئية: نرسل صورًا/مقاطع فيديو لتقدم التصنيع.
✅ مراجعة المستندات: يتم إرسال مسودة المستندات (بوليصة/فاتورة، فاتورة) للموافقة عليها قبل الإصدار النهائي لتجنب الأخطاء.
8. المنتجات الرئيسية
س: ما هي المنتجات الرئيسية الخاصة بك؟
ج: نحن ننتج بشكل رئيسي مبادلات حرارة الهواء، ومبردات السطح، وملفات المبخر، ولفائف المكثف، والمبادلات الحرارية ذات الغلاف والأنبوب، والمبادلات الحرارية اللوحية وغيرها من معدات التبادل الحراري وجميع أنواع الأنابيب ذات الزعانف، وملحقات التبادل الحراري، وما إلى ذلك.
